Описание
Коаксиальный кабель RG-213C/U подходит для любых радиочастотных систем 50 Ом, включая усилители сотовой связи и Wi-Fi роутеры. Этот коаксиальный кабель обеспечивает бесперебойную передачу сигнала от передающих устройств, усилителей, антенн, при этом значительно снижая потери мощности сигнала.
Кабель совместим c разнообразными типами ВЧ разъемов: UHF,TNC, BNC, N, SMA и т.д..

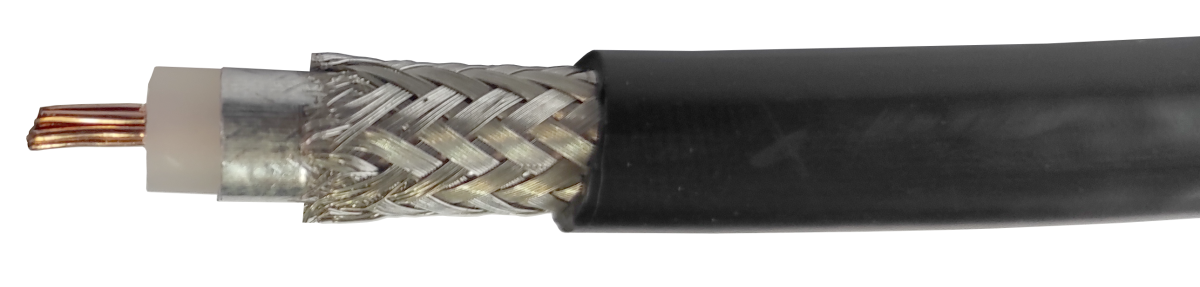

Внутренний проводник RG-213C/U изготовлен из чистой меди, оплетка из луженой меди, имеет дополнительный экран из фольги, что обеспечивает эффективную и стабильную передачу сигнала. Оболочка из (PVC)ПВХ является водонепроницаемой и обладает высокой стойкостью к окислению и может использоваться на открытом воздухе в течение длительного времени.
Общие |
|
| Производство | Китай |
| Соответствие стандарту |
MIL-C-17 |

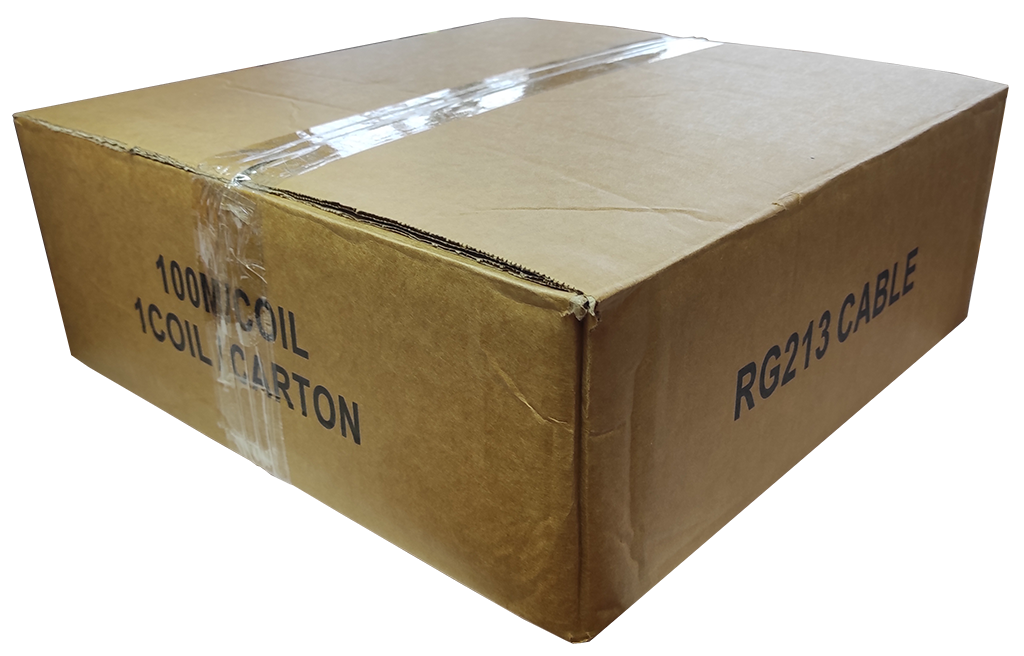

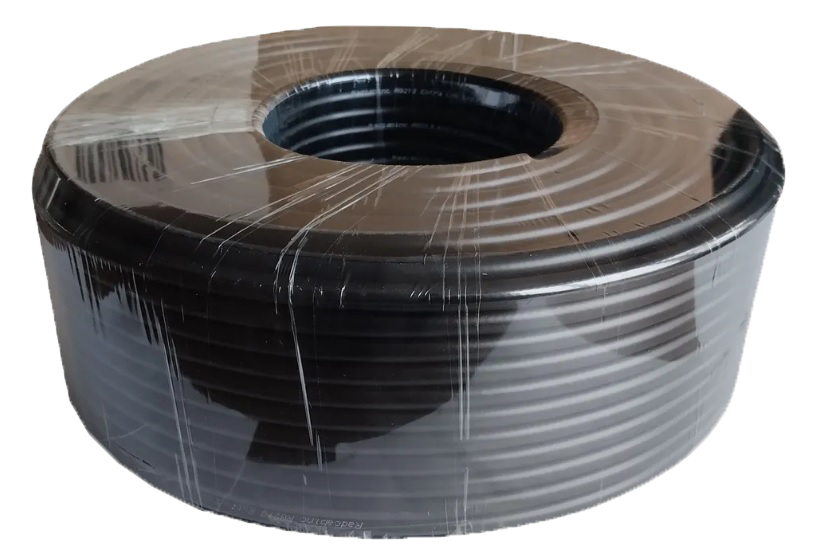

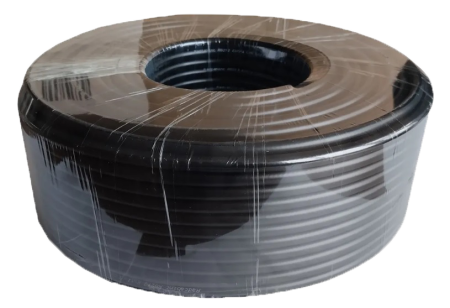

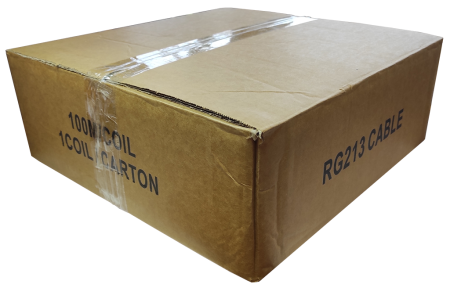

| Количество метров в бухте | 100 |
| Цвет кабеля | Черный |

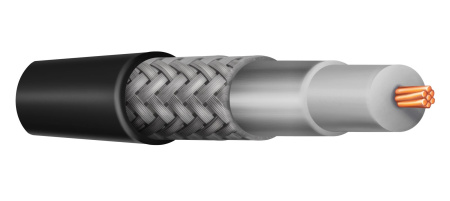

Конструкция |
|
| Центральный проводник: | |
| Материал | BC - чистая медь; |
| Диаметр | 7 жил х 0.75 |
| Диэлектрик: | |
| Материал | PE - полиэтилен |
| Диаметр | 7.24 мм |
| Экран: | |
|
Материал |
Двухсторонняя алюминиевая фольга Плотность 100 % |
| Оплетка: | |
| Материал |
TC - луженая медь |
| Конфигурация | 24*8*0.16 мм |
| Внешняя оболочка: | |
| Материал | PVC - поливинилхлорид |
| Диаметр | 10.3 мм |
|
|
|
Электрические параметры |
|
| Волновое сопротивление | 50 Ом |
| Емкость | 100,9 пФ/м |
|
Коэффициент укорочения |
1.51 |
|
|
|
|

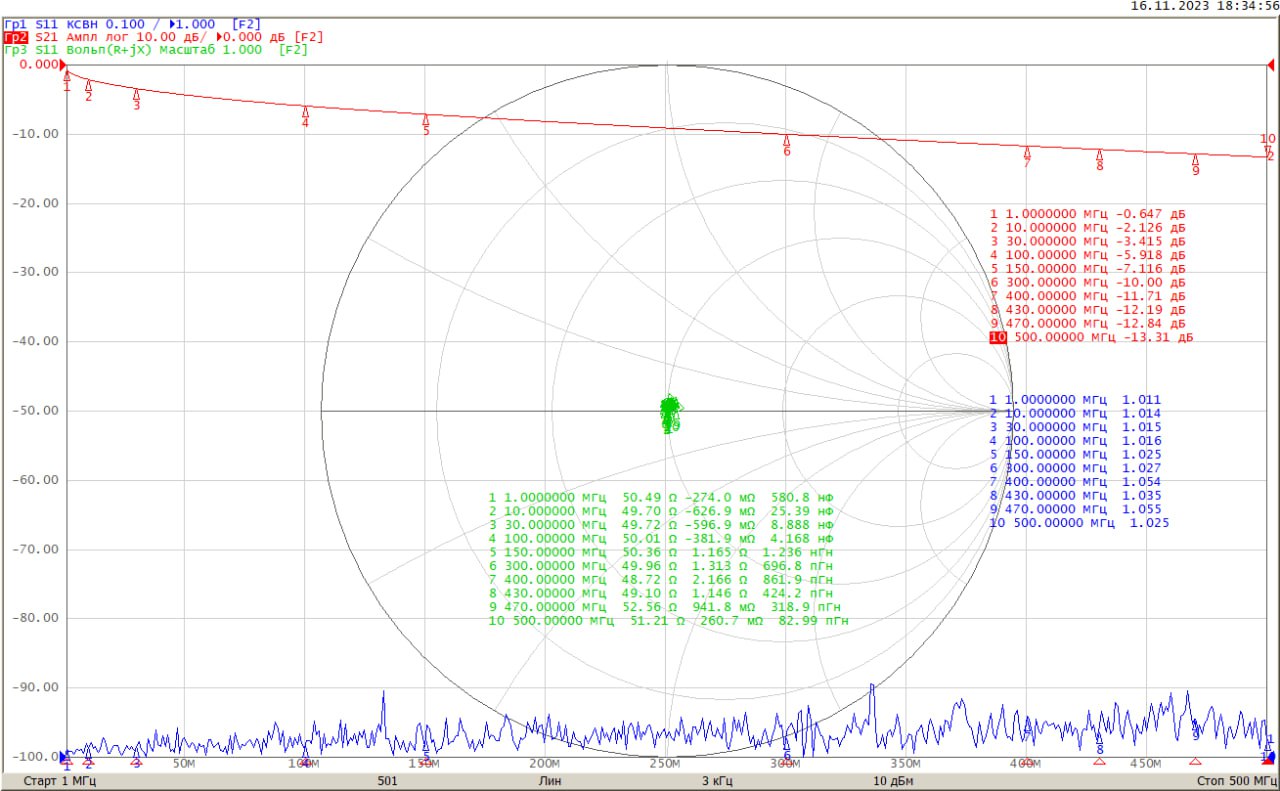

Затухание при 20 °С (дБ/100 м): |
|
|
1 МГц |
0.647 |
|
10 МГц |
2.126 |
|
30 МГц |
3.415 |
|
100 МГц |
5.918 |
|
150 МГц |
7.116 |
|
300 МГц |
10.00 |
|
400 МГц |
11.71 |
|
450 МГц |
12.19 |
|
500 МГц |
13.31 |
|
|
|
|
Максимальная мощность: |
|
|
|
|
| Напряжение пробоя оболочки | 8 кВ |
