Описание
Коаксиальный кабель 5D-FB PVC подходит для любых радиочастотных систем 50 Ом, включая усилители сотовой связи и Wi-Fi роутеры. Этот коаксиальный кабель обеспечивает бесперебойную передачу сигнала от передающих устройств, усилителей, антенн, при этом значительно снижая потери мощности сигнала.
Кабель совместим c разнообразными типами ВЧ разъемов: UHF,TNC, BNC, N, SMA и т.д..

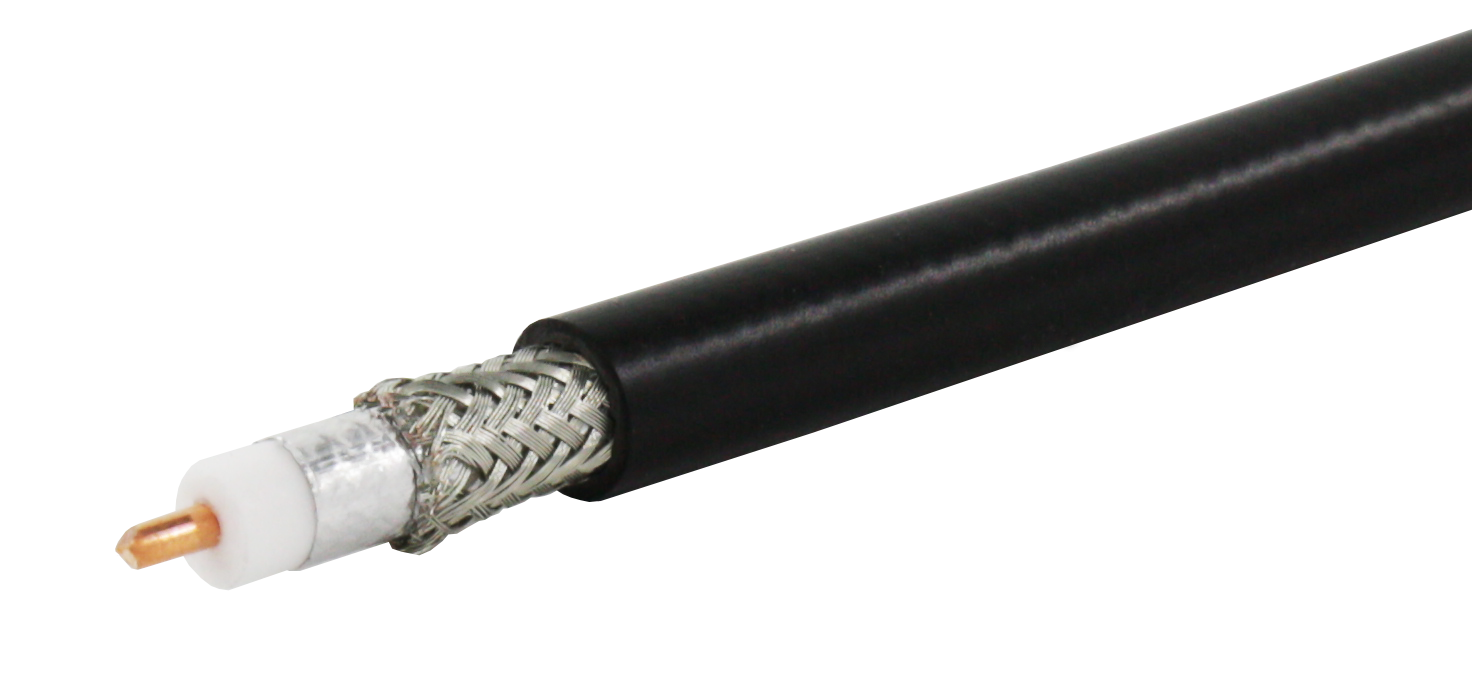

Внутренний проводник кабеля 5D-FB PVC изготовлен из чистой меди, оплетка из луженой меди, что обеспечивает эффективную и стабильную передачу сигнала. Оболочка из (PVC)ПВХ является водонепроницаемой и обладает высокой стойкостью к окислению и может использоваться на открытом воздухе в течение длительного времени.
Общие |
|
| Производство | Китай |
| Соответствие стандарту |
MIL-C-17 |
| Количество метров в бухте | 100 |
| Цвет кабеля | Черный |
| Монтаж внутри помещений | Да |
|
Монтаж вне помещений |
Да |

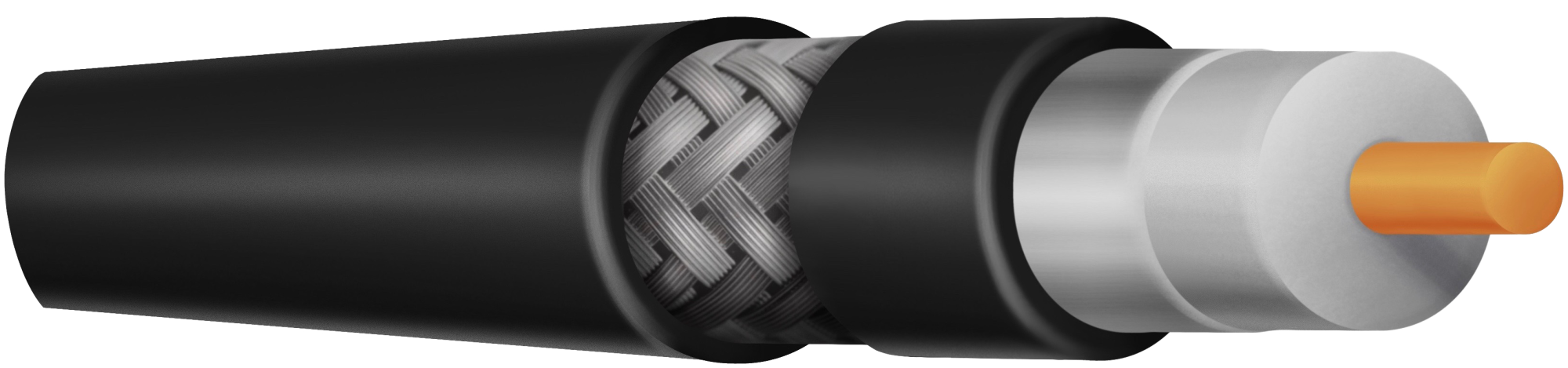

Конструкция |
|
| Центральный проводник: | |
| Материал | Cu- медь |
| Диаметр | 1.8 мм |
| Диэлектрик: | |
| Материал | FPE- физически вспененный полиэтилен |
| Диаметр | 5 мм |
| Экран: | |
| Основной экран |
не связанная алюминиевая фольга |
|
Плотность основного экрана |
100% |
| Материал оплетки |
TC - луженая медь |
| Плотность заполнения | 88% |
| Конфигурация оплетки |
24x5x0.14 мм |
| Внешняя оболочка: | |
| Материал | PVC - поливинил-хлорид |
| Диаметр | 7.5 мм |
Физические параметры |
|
| Вес меди | 43.9 кг/км |
|
Вес кабеля |
83.8 кг/км |
| Минимальный радиус изгиба при однократных | 22 мм |
| многократных изгибах | 90 мм |
| Усилие на разрыв для кабеля | 540 Н |
Электрические параметры |
|
| Волновое сопротивление | 50 Ом |
| Емкость | 78 пФ/м |
| Скорость распространения | 86% |
|

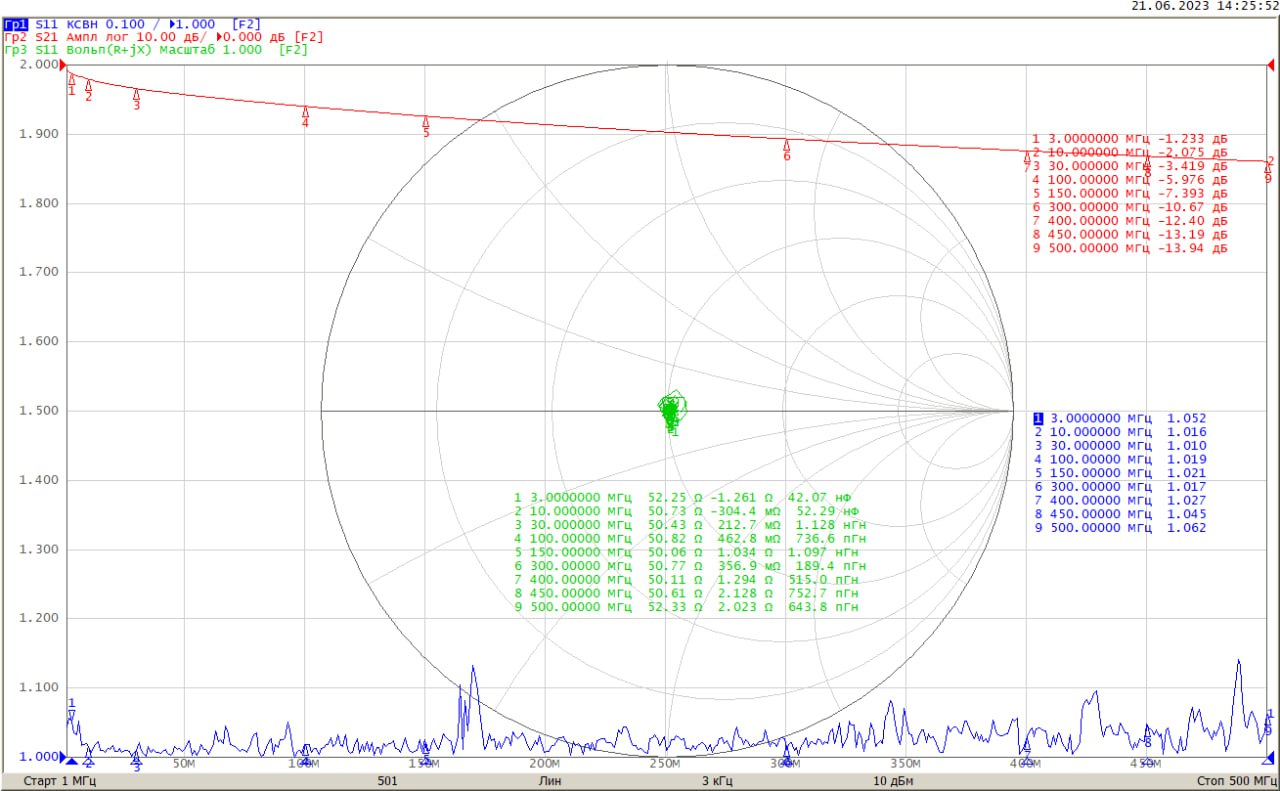

Затухание при 20 °С (дБ/100 м): |
|
|
3 МГц |
1.233 |
|
10 МГц |
2.075 |
|
30 МГц |
3.419 |
|
100 МГц |
5.976 |
|
150 МГц |
7.393 |
|
300 МГц |
10.67 |
|
400 МГц |
12.40 |
|
450 МГц |
13.19 |
|
500 МГц |
13.94 |
|
Коэффициент подавления возвратной волны: |
|
|
5 - 470 МГц |
> 30 дБ |
|
470 - 1000 МГц |
> 28 дБ |
|
2000 - 3000 МГц |
> 22 дБ |
|
Максимальная мощность: |
|
|
100 МГц |
1150 Вт |
|
400 МГц |
550 Вт |
|
1000 МГц |
340 Вт |
| Напряжение пробоя | 3 кВ |
